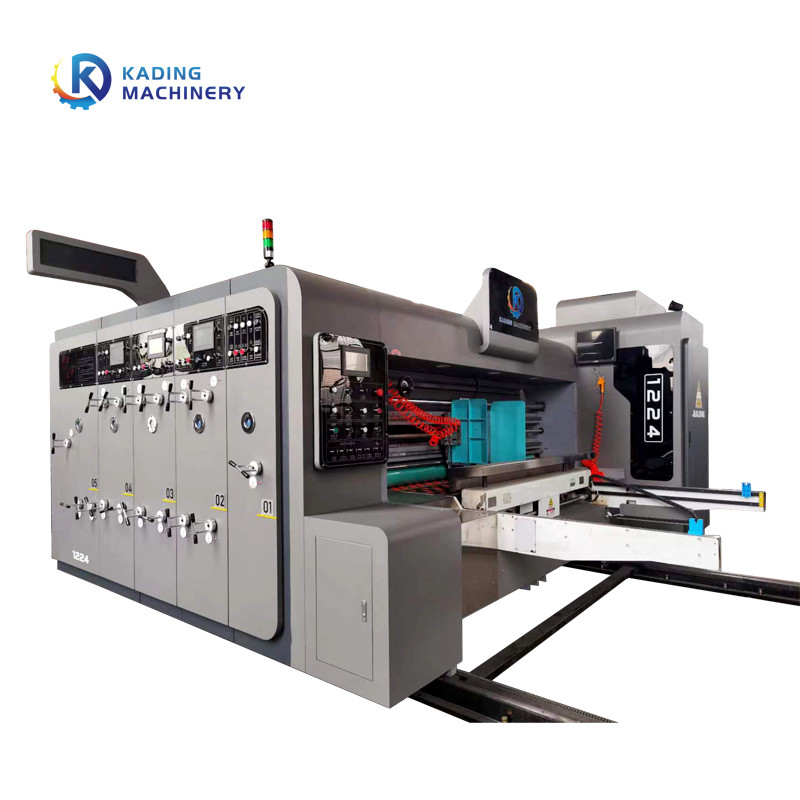

Machine d'impression complètement automatique de carton pour le carton ondulé et le contrôle de PLC

Machine d'impression complètement automatique de carton pour le carton ondulé et le contrôle de PLC

L'efficacité et la précision sont essentielles pour réussir dans l'industrie en pleine expansion des boîtes en carton.Les machines d'impression de cartons entièrement automatiques pour le carton ondulé qui sont couplées à un contrôle PLC sont devenues des changeurs de jeu dans l'industrie.Cet article examinera la fabrication de ces machines, mettra en évidence leurs fonctions essentielles, évaluera leurs avantages et évaluera leur importance pour répondre aux exigences du marché des boîtes en carton.

spécification

*Les spécifications de la machine sont soumises à la confirmation finale du vendeur et de l'acheteur.

Processus de production

L'imprimante de carton entièrement automatique pour carton ondulé avec contrôle PLC rationalise le processus de production avec la plus grande précision.Le processus commence par l'alimentation des feuilles de carton ondulé, qui sont automatiquement positionnées pour l'impression.Le système de contrôle PLC permet un contrôle précis de divers paramètres tels que la vitesse, l'enregistrement et l'application d'encre.Des mécanismes d'impression avancés permettent des impressions de haute qualité sur du carton ondulé, garantissant des conceptions vibrantes et détaillées.Les feuilles imprimées sont ensuite découpées, pliées et façonnées pour créer les boîtes en carton souhaitées.

Fonction

Ces machines d'impression de cartons entièrement automatiques offrent une gamme de fonctions qui optimisent le processus de production :

1. Contrôle PLC : L'intégration du contrôle PLC fournit un contrôle efficace et précis du fonctionnement de la machine, assurant un enregistrement précis, un contrôle de l'encre et un contrôle global du processus.

2. Alimentation et positionnement automatiques : les machines sont dotées de systèmes d'alimentation automatisés qui traitent les feuilles de carton ondulé et les positionnent avec précision pour l'impression, réduisant ainsi le travail manuel et garantissant des résultats cohérents.

3. Impression de haute qualité : Des mécanismes d'impression avancés permettent des impressions éclatantes et détaillées sur du carton ondulé, améliorant ainsi l'attrait visuel des boîtes en carton.

4. Coupe et façonnage : Les machines intègrent des capacités de coupe et de façonnage, permettant la création de boîtes en carton de taille et de forme personnalisées.

Avantages

Les machines d'impression de cartons entièrement automatiques avec commande PLC offrent de nombreux avantages aux fabricants du marché des boîtes en carton :

1. Efficacité améliorée : L'automatisation et le contrôle précis fournis par le PLC garantissent une production efficace, réduisant le temps et les coûts de main-d'œuvre.

2. Options de personnalisation : les fabricants peuvent facilement personnaliser les conceptions, y compris les éléments de marque et les données variables, pour répondre aux besoins spécifiques des clients.

3. Productivité accrue : Grâce à leurs fonctionnalités automatisées, ces machines permettent aux fabricants de gérer des volumes de production plus importants, répondant aux demandes croissantes du marché des boîtes en carton.

Pertinence sur le marché des boîtes en carton

Le marché des boîtes en carton nécessite des solutions de production efficaces qui offrent des impressions de haute qualité et des options de personnalisation.Les machines d'impression entièrement automatiques avec contrôle PLC sont bien adaptées pour répondre à ces besoins.Leur capacité à rationaliser le processus de production, à fournir des impressions exceptionnelles sur du carton ondulé et à fournir des options de personnalisation les rend indispensables sur le marché des boîtes en carton, permettant aux fabricants de rester en tête dans une industrie concurrentielle.

Conclusion : Les machines d'impression de cartons entièrement automatiques avec plusieurs couleurs pour le carton ondulé ont révolutionné l'industrie de la production de cartons.En rationalisant le processus de production, en fournissant des impressions de haute qualité et en offrant des options de personnalisation, ces machines répondent aux besoins du marché international, permettant aux fabricants de prospérer dans un paysage concurrentiel.

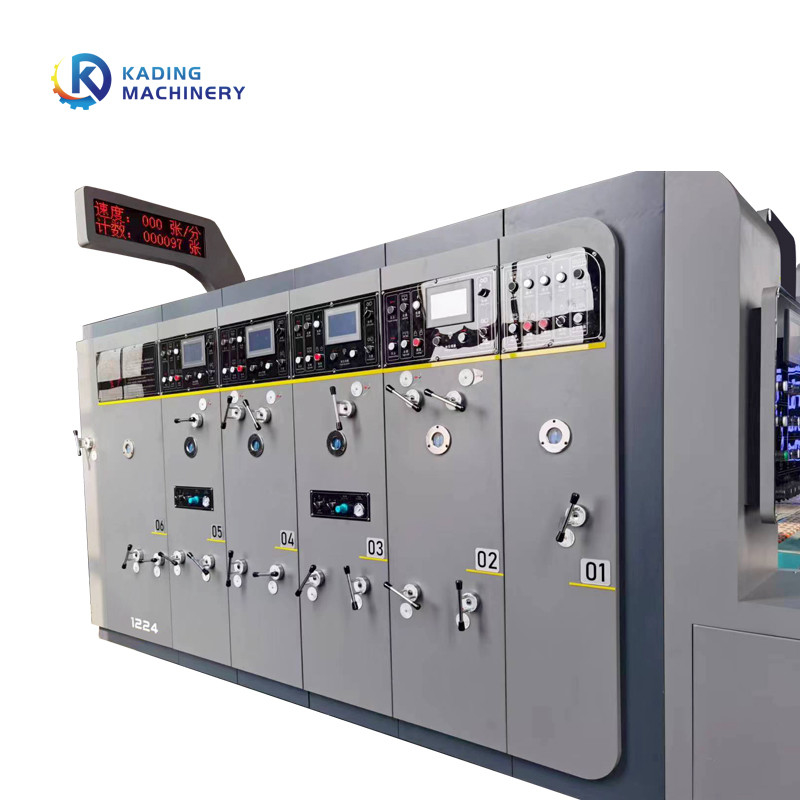

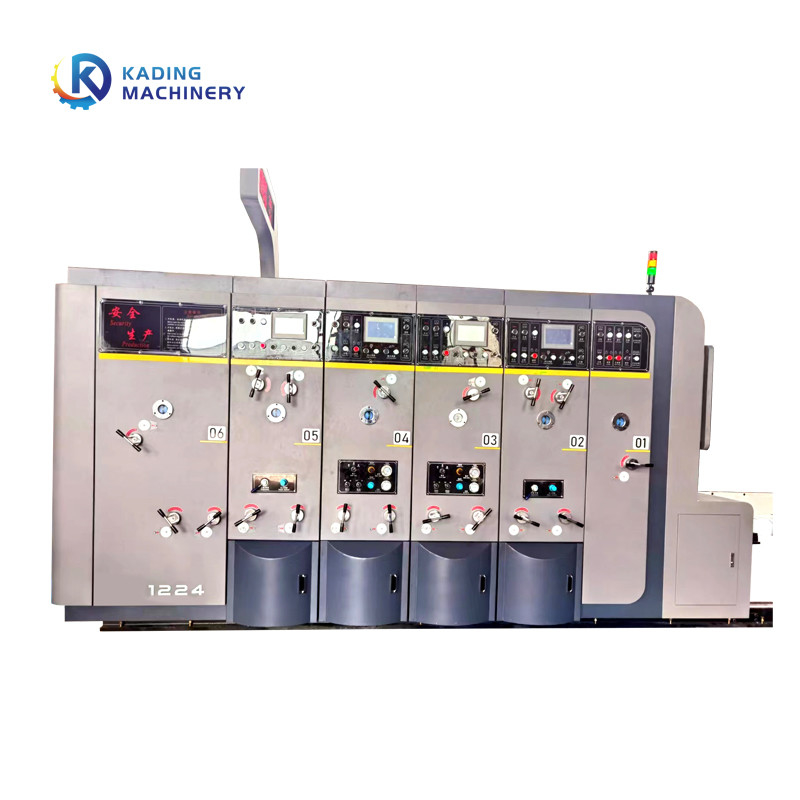

Description de la machine d'impression de cartons

Unité d'alimentation de bord d'attaque

1. Chargeur de bord d'attaque avec transfert sous vide ;

2.Le siège coulissant sur la table d'alimentation est en aluminium ;alliage, qui permet à la machine de fonctionner plus facilement

et vibrer moins;

3.La table d'alimentation en papier est en acier.Le mur est solide et durable;

4. Comptez automatiquement les quantités de production.écran tactile;

5. Équipé d'un contrôle électronique et pneumatique de l'alimentation en papier sauté, afin de faire face au carton de plus grande taille;

transport, les clients peuvent choisir de continuer ou de sauter la livraison

6. Le transport du papier est contrôlé par le cylindre, dans la partie rainurage et l'empileur sont équipés d'un contrôle de verrouillage

commutateur, comme pour réaliser l'arrêt d'urgence, arrêter ou rétablir l'alimentation du papier.

DÉFLECTEUR ARRIÈRE/GAUCHE/DROITE
1. Le dispositif de volet latéral pneumatique (côté fonctionnement) permet de régler la fréquence de volet sur l'écran.
2. Le cadre de maintien du papier arrière et les déflecteurs latéraux avant/gauche/droit sont adoptés avec un réglage électrique.

SÉPARATION ET FERMETURE
1. La machine est séparée et combinée avec un dispositif de commande électrique et une sonnerie d'alarme automatique.
2. L'ensemble de la machine est fixé sur la voie par le cylindre de verrouillage principal de la partie d'alimentation.

ROULEAU D'ALIMENTATION
1.Les rouleaux en caoutchouc d'alimentation en carton sont en acier massif recouvert de caoutchouc résistant à l'usure.
2. Le rouleau d'alimentation en papier adopte un rouleau de gaufrage et la surface est plaquée de chrome dur, de sorte qu'il est

résistant à l'usure et lisse.

DISPOSITIF DE MISE À ZÉRO
Avec la fonction de mise à zéro et de mémoire de phase, pour assurer une position correcte, réduire les déchets de carton.

DISPOSITIF DE DEPOUSSIERE
L'unité d'alimentation a une brosse à poussière et une aspiration.Il peut éliminer efficacement la poussière sur la surface pour assurer la

clarté de l'impression et réduire le gaspillage de papier.

Unité d'impression

SOUFFLEUR D'ASPIRATION SOUS VIDE
1.Avec la fonction d'alimentation par saut attachée à la boîte d'aspiration sous vide.Toutes les roues d'aspiration sont en matériau céramique.
2. La boîte d'aspiration sous vide utilise un réglage de pression léger pour améliorer la qualité d'impression.
3. La pression d'impression adopte la technologie d'encrage spéciale européenne de type piston régulant 0,015 pour assurer

précis pour éviter les problèmes de version collée.

SYSTÈME D'ALIMENTATION EN ENCRE
1. L'utilisation de la pompe à membrane pneumatique unidirectionnelle à circulation automatique de l'encre, du rouleau anilox et de l'impression

le système d'encrage des plaques est un réglage électrique.
2.Utilisez un filtre pour éliminer les impuretés et protéger la qualité d'impression.
3.Le seau d'encrage est en acier inoxydable.
4.Le seau d'encre adopte une nanotechnologie spéciale, une encre antiadhésive, facile à nettoyer.

STRUCTURE DE RÉGLAGE DE PHASE
1. Adopte un mécanisme d'engrenage planétaire de haute précision.
2. La phase d'impression est ajustée par PLC, écran tactile et réglage électrique à 360 degrés
3. Le moteur de frein a un réglage de phase et la molette de réglage de phase peut effectuer un positionnement précis.

SYSTÈME DE FIXATION DE PHASE
Utilisez l'embrayage ou le réglage de phase, en gardant le point d'engrènement d'origine inchangé.

Unité de rainurage

SUPPORT DE COUPE
1. L'épaisseur du couteau à rainurer est de 7 mm.Lame en croissant importée de haute qualité en acier allié traité thermiquement,

qui présente les avantages d'une dureté élevée, d'une bonne ténacité, d'une forte résistance à l'usure, etc.
2. L'arbre de fente est un chromage dur sur la surface.
3. Le support de coupe, la roue de rainage, l'axe de position peuvent être ajustés automatiquement.
4. Équipé d'un dispositif de détection de phase d'encoche, peut enregistrer la position de l'arbre encoché à tout moment.

Assurez-vous théoriquement de revenir à la bonne position en fonction de la commande de taille différente.
5.PLC et contrôle de l'encodeur rotatif, peuvent ajuster automatiquement la distance de la fente, la hauteur du carton.
6. Équipé d'un pré-raineur avant le rainurage.
7. Peut produire un grand carton à double couture, un carton de couverture ciel et terre
8. Équipé d'une structure mobile de couteau moyen.

CONTRÔLE DE FONCTIONNEMENT
1. Équipé d'un contrôle d'écran tactile, d'une détection et d'un réglage PLC et d'une fonction de positionnement automatique.
2. En utilisant le PLC, l'encodeur rotatif et le bouton électrique, tous peuvent ajuster la taille de coupe et la hauteur du carton.
3. Équipé d'un dispositif d'arrêt d'urgence pour assurer la sécurité.

RÉGLAGE DE LA PHASE DE RAINURAGE
1. Équipé d'un réglage de vitesse à 360 degrés de conversion de fréquence de haute précision, peut être un ajustement positif

et ajustement négatif.
2. Équipé d'un dispositif Phase zéro, pour assurer la cohérence de la position de la fente.

ROUE DE RAINAGE
1. La surface des roues plissées porte une résine de haute qualité, ce qui peut éviter d'endommager le carton.
2. L'arbre inférieur de la fraise à rainurer est doté d'une structure de manchon excentrique pour le rendre compact et précis.

Unité de découpe

CONTRÔLE DE FONCTIONNEMENT
1. Équipé d'un affichage numérique et d'une fonction de détection automatique de l'automate et de l'encodeur rotatif.
2. Équipé d'un dispositif d'arrêt d'urgence pour assurer la sécurité.

REGLAGE DES PHASES
1. Le coussin d'enclume est ajusté de haut en bas par une forme électrique et peut se déplacer automatiquement en continu dans l'axe

direction, avec chaque course d'environ 20 mm.Il peut uniformiser l'usure du manchon en caoutchouc, prolonger la durée de vie.
2. La découpeuse est ajustée électriquement à environ 360 degrés, et l'arbre de la découpeuse peut être ajusté à ± 8 mm.

ARBRE DE RAINAGE DE DÉCOUPE
1. Il est fabriqué en acier sans soudure et sa surface est plaquée de chrome dur.Le diamètre est φ360mm, et il portait

calibrage dynamique de la balance.
2. La surface est recouverte d'un support en caoutchouc polyuréthane utilisant une structure de type boucle, ce qui facilite le remplacement.
Le rouleau de découpe 3.Die adopte un servomoteur indépendant pour la compensation de vitesse et la compensation de carton ordinaire

la plage est de ± 3 mm.
4.Roller adopte une structure différentielle mécanique pour en faire une traversée automatique, un déplacement latéral de positif et

négatif 40 mm.Il peut uniformiser l'usure du manchon en caoutchouc, prolonger la durée de vie.
5. Le jeu du rouleau en caoutchouc de la découpeuse peut être réglé électriquement et équipé d'un affichage numérique, le

plage de réglage de 0 à 12 mm.
6. La découpe peut être ajustée en phase et elle reviendra automatiquement à l'emplacement, et la roue de coupe sera

monter automatiquement, afin d'éviter d'endommager le tampon en caoutchouc.

REGLAGE DES PHASES
1. La phase de découpe adopte une structure d'engrenage planétaire, qui peut être utilisée pour un réglage de phase précis à 360 degrés.
2. La phase est ajustée électriquement et dispose d'un affichage numérique et d'une fonction de mémoire.Après ajustement, il peut revenir au

position d'origine de la découpeuse.
3. Équipé d'un réglage manuel du mouvement gauche et droit, du mouvement gauche et droit positif et négatif de 8 mm.
4. La fixation de phase adopte un mécanisme de frein électromagnétique.Lorsque la plate-forme de la machine sépare ou ajuste la phase,

le mécanisme de frein limite la rotation de la machine et maintient la découpe à l'emporte-pièce

L'usine de Cangzhou Kading Carton Machinery Manufacturing Co., Ltd a été fondée en 2009 et est située

dans le comté de Dongguang, ville de Cangzhou, province du Hebei.

Nous sommes une entreprise de fabrication qui produit des machines de fabrication de cartons, avec 30 travailleurs expérimentés,

2 testeurs de produits professionnels et 1 ingénieur d'impression de cartons qualifié;En outre, nous avons également une équipe de vente

composé d'un groupe de jeunes avant-gardistes, nous pouvons faire pour vous un plan de produit professionnel

selon les besoins de votre produit.

Les gammes de produits autoproduits de notre société comprennent des machines d'impression de cartons, des machines de découpe de cartons,

et machines à entailler les cartons ;Nos produits avantageux incluent les machines à coudre les cartons, les plieuses-colleuses

machines, machines à plastifier à cannelures, machines à simple face, etc.

Si certains produits connexes dont vous avez besoin ne sont pas produits par nous-mêmes, avec notre chaîne d'approvisionnement de produits matures

système, nous vous aiderons également à acheter des produits qui vous satisfont avec le prix le plus compétitif et le

la qualité la plus garantie comme norme.

En plus de nos propres activités de commerce extérieur, notre usine coopère également avec de nombreuses sociétés commerciales,

Ainsi, nos produits sont exportés vers des dizaines de pays tels que le Moyen-Orient, l'Afrique, l'Asie du Sud-Est et

l'Union européenne et sont bien accueillis par la majorité.

Il existe également de nombreux fabricants de marques et de marques parmi nos clients, ces usines sont très soulagées

de nous confier la fabrication de certains produits, ce qui suffit à montrer que notre qualité et notre production

les conditions sont fiables.

Coopérez avec nous, profitez ensemble !
