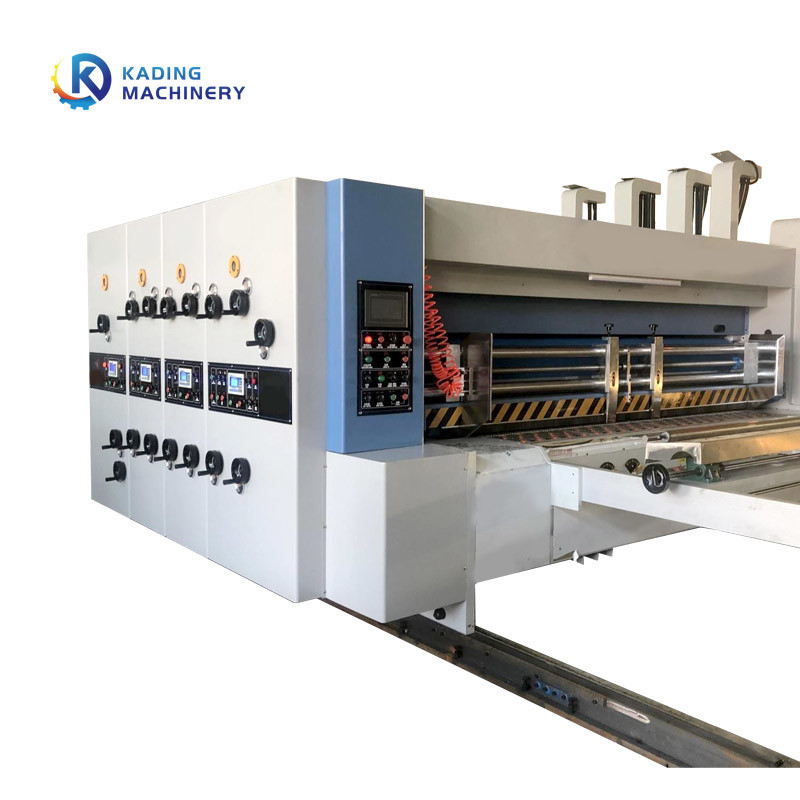

Machine à découper à la matrice de carton à grande vitesse 60-180 pièces/min

Machine à découper à la matrice pour la fabrication de boîtes ondulées

Avec le développement continu et les progrès des machines, nos produits de machines d'emballage ont également introduit des changements dans les machines.et l'efficacité de la production a été grandement amélioréeEn termes de performances, nous sommes presque parfaits et avons gagné la faveur de nombreux fabricants.

Spécification

* Les spécifications de la machine sont soumises à la confirmation finale du vendeur et de l'acheteur.

Caractéristiques:

La machine de découpe de boîtes de carton par alimentation en papier, l'impression, peut compléter l'impression en carton ondulé à trois couches, à cinq couches et d'autres processus.Panneau mural de 40 mm après une tension interne de trempage à fréquence intermédiaire, augmentation de la densité, de la dureté, de la résistance, de la ténacité et des propriétés de conduction des panneaux muraux, traitement artificiel du vieillissement, grand centre d'usinage en traitement par paires, haute résistance, haute précision.

Description du produit:

La machine de découpe à la matrice de carton avec système de transmission est toute forgée par transmission d'engrenages 45 et traitée par réglage de qualité et processus de rasage des dents raffiné.et autres roulements de marque de renommée internationale, une inspection par une, des normes qualifiées dans le stockage.Unité principale d'embrayage électrique avec sonnette d'alarme, alarme d'anneau continue lors de l'embrayage, assurer la sécurité de l'opérateur.Démarrage de la conversion de fréquence du moteur principal,moteur à conversion de fréquence, DELIXI convertisseur de fréquence. Appareils électriques utilisant Schneider, et d'autres produits de marque célèbres.Convertisseur de fréquence ZHENGXUAN. Appareils électriques utilisant Schneider, CHINT et autres produits de marque célèbres. Composants pneumatiques utilisant AirTAC et autres produits de marque célèbre,pompe à diaphragme utilisant des produits de la marque GUANGZHOU BULANMEIL'encre de cette machine est uniforme, la quantité d'encre est contrôlable, empêche le débordement d'encre, assure la propreté et l'hygiène de la route de l'encre.

L' avantage:

La machine de découpe par matériau de carton est équipée d'une transmission à dent droite de haute précision, en acier allié 40CrMnTi de haute qualité et trempée.six niveaux de précisionLa lubrification adopte un système de lubrification à pulvérisation fermée pour assurer la précision et la longévité de la transmission.Fonctionnement en douceur, faible bruit, dureté HRC58 ∼62, longue durée de vie, et peut atteindre un enregistrement d'impression à long terme.L'arbre et l'engrenage sont reliés par un manchon de connexion tendueIl n'y aura pas d'écart lors de l'utilisation avec un couple élevé.La précision de transmission à long terme est élevée et l'enregistrement d'impression est garanti..

Le service après-vente:

Installation et débogage: Les professionnels de l'usine soutiennent l'installation porte à porte, mais l'acheteur doit fournir un soutien.La hauteur d'installation et la formation au fonctionnement relèvent du personnel technique et technique du fournisseur.L'acheteur doit préparer à l'avance les fondations et autres préparatifs selon les exigences du fournisseur.20 jours après que la machine a quitté l'usine ou 12 mois à compter de la date de mise en serviceLes exceptions sont dues à des facteurs humains de la part de l'acheteur ou à un manque d'entretien normal et à une usure normale.

Définition de la machine d'impression de carton

Unité d'alimentation de bord en plomb

1.Alimentateur de bord de plomb avec transfert de vide;

2.Le siège coulissant sur la table d'alimentation est en alliage d'aluminium, ce qui rend la machine plus fluide

et vibrent moins;

3La table d'alimentation en papier est en acier.

4- Compte automatique des quantités produites.

5.Equipé d'un contrôle électronique et pneumatique de l'alimentation en papier, afin de faire face au carton de plus grande taille;

transport, les clients peuvent choisir de continuer ou de sauter la livraison

6.Le support de papier est contrôlé par le cylindre, dans la partie de fente et le stapler sont équipés de commande de verrouillage

commutateur, pour réaliser l'arrêt d'urgence, arrêter ou rétablir l'alimentation en papier.

L'éclairage de l'appareil doit être étanche à l'air.
1.Le dispositif pneumatique d'ouverture latérale (côté de fonctionnement) permet de régler la fréquence de l'ouverture sur l'écran.
2.Le cadre arrière de support de papier et les déflecteurs avant/gauche/droite sont adaptés avec réglage électrique.

Séparation et clôture
1La machine est séparée et combinée avec un dispositif de commande électrique et une sonnette d'alarme automatique.
2La machine entière est fixée sur la voie par le cylindre de verrouillage principal de la pièce d'alimentation.

ROLLER d'alimentation
1Les rouleaux en caoutchouc de carton sont en acier massif recouverts de caoutchouc résistant à l'usure.
2.Le rouleau d'alimentation en papier adopte un rouleau en relief, et la surface est recouverte de chrome dur, de sorte qu'il est

résistant à l'usure et lisse.

Dispositif à zéro
Avec la fonction de mise à zéro et de mémoire de phase, pour assurer une position correcte, réduire les déchets de carton.

Appareil de dépoussiérage
L'unité d'alimentation dispose d'une brosse à poussière et d'une aspiration.

L'objectif est d'améliorer la clarté de l'impression et de réduire le gaspillage de papier.

Unité d'impression

Un souffleur d'aspiration sous vide
1.Avec fonction d'alimentation par saut fixée à la boîte d'aspiration sous vide.Toutes les roues d'aspiration sont en céramique.
2La boîte d'aspiration sous vide utilise un réglage de pression légère pour améliorer la qualité d'impression.
3.La pression d'impression adopte une technologie européenne spéciale d'encre à haute intensité de type piston régulant 0,015 pour assurer

précis pour éviter les problèmes de version de collage.

Système d'approvisionnement en encre
1.Utilisation d'une pompe pneumatique à diaphragme unidirectionnelle, circulation automatique de l'encre, rouleau à anilox et imprimante

Le système d'encre des plaques est réglable électriquement.
2.Utilisation d'un filtre pour éliminer les impuretés et protéger la qualité d'impression.
3Le seau d'encre est en acier inoxydable.
4Le seau d'encre adopte une nanotechnologie spéciale, une encre antiadhésive, facile à nettoyer.

Structure d'ajustement des phases
1.Adoptant un mécanisme d'engrenage planétaire de haute précision.
2.La phase d'impression est réglée par PLC, écran tactile et réglage électrique à 360°
3Le moteur de freinage est réglable en phase et la roue réglable en phase peut effectuer un positionnement précis.

Système de fixation de la phase
Utilisez l'embrayage ou le réglage de phase, en conservant le point de maillage d'origine.

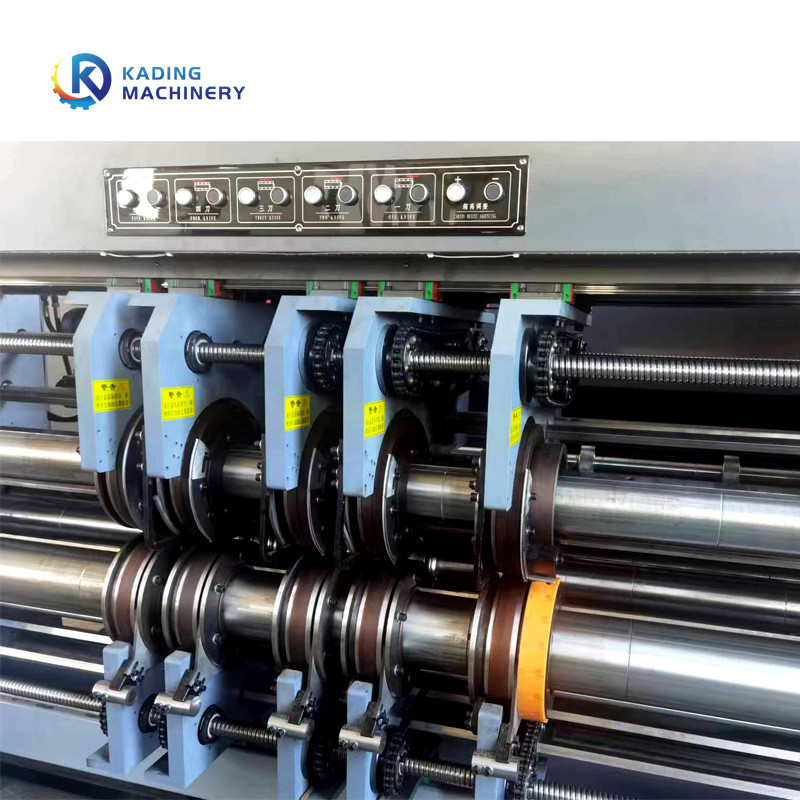

Unité de mise en place

Le détenteur de la coupe
1L'épaisseur du couteau est de 7 mm.

qui présente les avantages d'une dureté élevée, d'une bonne ténacité, d'une forte résistance à l'usure, etc.
2L'arbre est recouvert de chrome dur à la surface.
3Le support de coupe, la roue de pliage et l'axe de position peuvent être réglés automatiquement.
4.Equipé d'un dispositif de détection de phase de fente, peut enregistrer à tout moment la position de l'arbre fendu.

En théorie, assurez-vous de retourner à la bonne position selon l'ordre de taille différente.
5.PLC et encodeur rotatif de contrôle, peut régler automatiquement la distance de fente, la hauteur de carton.
6.Equipé d'un pré-crisseur avant la fente.
7.Peut produire de grands cartons à double couture, carton de couverture ciel et terre
8.Equipé d'une structure de couteau moteur du milieu.

Contrôle des opérations
1Équipé d'un écran tactile de commande, de détection et de réglage PLC et de fonction de positionnement automatique.
2.Utilisant un PLC, un encodeur rotatif et un bouton électrique, on peut régler la taille de coupe et la hauteur du carton.
3.Equipé d'un dispositif d'arrêt d'urgence pour assurer la sécurité.

Réglage de la phase de l'arrêt
1.Equipé d'une conversion de fréquence de haute précision 360 degrés réglage de la vitesse, peut être réglage positif

et un ajustement négatif.
2.Equipé d'un dispositif de phase zéro, pour assurer la cohérence de la position des fentes.

La roue folle
1La surface des roues de pliage est revêtue de résine de haute qualité, ce qui permet d'éviter les dommages au carton.
2L'arbre inférieur de la trancheuse est doté d'une structure de manche excentrique pour la rendre compacte et précise.

Unité de découpe à la matrice

Contrôle des opérations
1Équipé d'un écran numérique et d'une fonction de détection automatique du PLC et du codeur rotatif.
2.Equipé d'un dispositif d'arrêt d'urgence pour assurer la sécurité.

Adaptation par phase
1.Le coussin d'enclume réglable vers le haut et vers le bas par forme électrique et peut se déplacer automatiquement en continu en axiale

Il peut rendre l'usure uniforme du manchon en caoutchouc, prolonger la durée de vie.
2.La découpeuse est réglée électriquement à environ 360 degrés et l'arbre de la découpeuse peut être réglé à ±8 mm.

L'axe de coupe à la découpe à la découpe
1Il est en acier sans soudure et sa surface est recouverte de chrome dur.

La mesure de l'équilibre dynamique.
2.La surface est recouverte d'un support en caoutchouc polyuréthane avec une structure de type boucle, ce qui le rend pratique à remplacer.
3.Le rouleau de découpe à matrices adopte une entraînement servo-moteur indépendant pour la compensation de vitesse et la compensation de carton ordinaire

la portée est de ±3 mm.
4.Le rouleau adopte une structure différentielle mécanique pour en faire une traversée automatique, un déplacement latéral de

Il peut rendre la pochette en caoutchouc uniforme, prolonger la durée de vie.
5.Le dégagement du rouleau en caoutchouc de la découpeuse peut être réglé électriquement et équipé d'un écran numérique,

une plage de réglage de 0 à 12 mm.
6.La découpe sous pression peut être réglée en phase et elle retournera automatiquement à l'emplacement, et la roue de coupe

La charge est automatiquement augmentée pour éviter d'endommager le tampon en caoutchouc.

Adaptation par phase
1La phase de coupe sous pression adopte une structure d'engrenage planétaire, qui peut être utilisée pour un réglage de phase précis à 360 degrés.
2.La phase est réglée par électrique, et dispose d'un affichage numérique et d'une fonction de mémoire.

position initiale du coupe-matrice.
3.Equipé d'un réglage manuel de mouvement gauche et droit, mouvement gauche et droit positif et négatif de 8 mm.
4.La fixation de la phase est assurée par un mécanisme de freinage électromagnétique.

le mécanisme de freinage limite la rotation de la machine et maintient la découpe de la matrice

L'usine de Cangzhou Kading Carton Machinery Manufacturing Co., Ltd. a été fondée en 2009 et est située

dans le comté de Dongguang, ville de Cangzhou, province du Hebei.

Nous sommes une entreprise de fabrication qui produit des machines de fabrication de carton, avec 30 travailleurs expérimentés,

2 testeurs de produits professionnels, et 1 ingénieur d'imprimante de carton qualifié de base; en outre, nous avons également une équipe de vente

composé d'un groupe de jeunes avec une vision de l'avenir, nous pouvons faire un plan de produit professionnel pour vous

selon les besoins de votre produit.

Les lignes de produits auto-produites de notre société comprennent des machines d'impression de carton, des machines de découpe sous pression de carton

Les machines de couture de carton, le collage de dossiers et les machines de couture de carton sont parmi nos produits précieux.

machines, machines à laminer à la flûte, machines à faire une seule fois, etc.

Si certains produits connexes dont vous avez besoin ne sont pas produits par nous-mêmes, avec notre chaîne d'approvisionnement de produits matures

Nous vous aiderons également à acheter des produits qui vous satisferont au prix le plus compétitif et au meilleur prix.

la qualité la plus garantie comme norme.

En plus de notre propre activité de commerce extérieur, notre usine coopère également avec de nombreuses sociétés commerciales,

Nos produits sont exportés vers des dizaines de pays comme le Moyen-Orient, l'Afrique, l'Asie du Sud-Est et

L'Union européenne, et sont bien accueillies par la majorité.

Il y a aussi beaucoup de fabricants de marque parmi nos clients, ces usines sont très soulagés

Nous avons donc décidé de nous confier la production de certains produits, ce qui est suffisant pour démontrer que notre qualité et notre production

Les conditions sont fiables.

Coopérez avec nous, profitez ensemble!
